Мотор 12 В DC кодировщик JGB37-520B 37 мм мотор щетки 12 Вльт щетка

Малые двигатели постоянного тока 24 Вт 600 оборотов в минуту с кодировкой залы

12V 24V постоянный скоростной двигатель с кодировкой зала для умного оборудования DIY

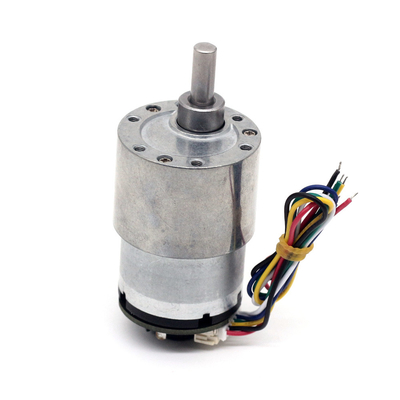

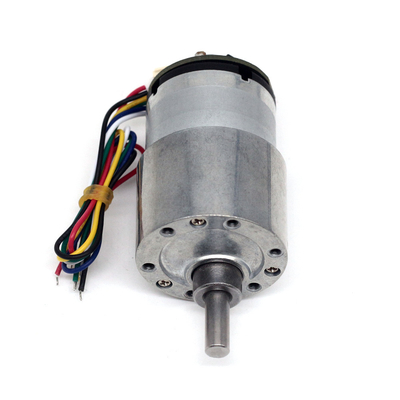

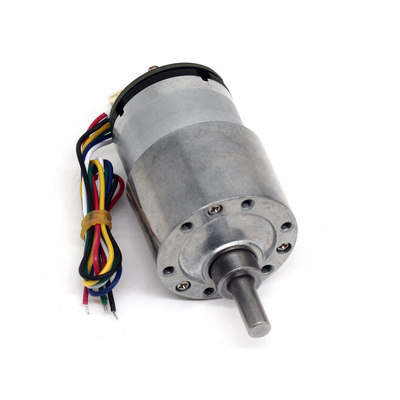

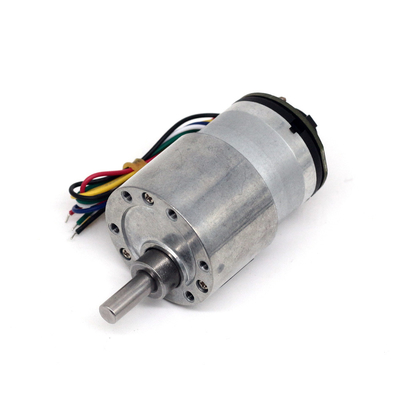

JGB37-520 Мотор микро-DC передач Описание:



Теперь, вы можете получить наш этот 37-мм двигатель с магнитным кодером.JGB37-520B), и другие связанные37 ммдвигатели коробки передач следующим образом:



JGB37-520B	JGB37-3530	JGB37-3157	JGB37-3625
JGB37-3650	JGB37-545	JGB37-550	ZGA37-3530

• Спецификация:

• Напряжение: DC6V

• Скорость без нагрузки: 1000 оборотов в минуту, 600 оборотов в минуту, 300 оборотов в минуту, 200 оборотов в минуту, 100 оборотов в минуту, 70 оборотов в минуту, 45 оборотов в минуту, 35 оборотов в минуту, 20 оборотов в минуту, 12 оборотов в минуту, 7 оборотов в минуту

• Напряжение: DC12V

• Скорость без нагрузки: 1590 оборотов в минуту, 1000 оборотов в минуту, 530 оборотов в минуту, 333 оборотов в минуту, 178 оборотов в минуту, 110 оборотов в минуту, 76 оборотов в минуту, 60 оборотов в минуту, 37 оборотов в минуту, 20 оборотов в минуте, 12 оборотов в минуте

• Ошибка: ± 5%

• Диаметр выходной валы: 6 мм D-тип

• Проводки:

• Красный провод - положительный источник питания двигателя ((+) ((изменение положительного и отрицательного двигателя вращение изменится)

• Белый провод - отрицательное питание двигателя(-) ((изменить положительное и отрицательное движение двигателя будет изменяться))

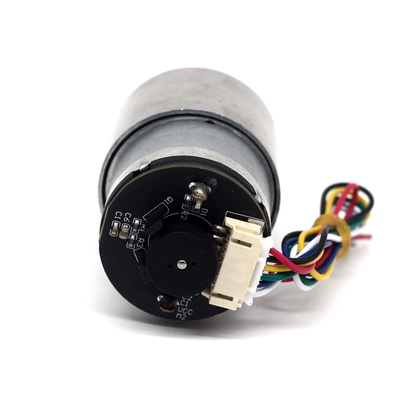

• Желтый провод - обратная связь сигнала (мотор один поворот имеет 11 сигналов)

• Зелёный провод - сигнальная обратная связь (мотор один поворот имеет 11 сигналов)

• Синяя проволока - положительное энергоснабжение кодера ((+) ((3.3-5V), не может быть неправильно

• Черный провода - отрицательное кодировщик питания ((-) ((3.3-5V), не может быть неправильно

•

• Длина выходной валы: 14 мм

• Размер коробки передач деталь, см. таблицу

•

Способ проводки:
