Подробная информация о продукте:
|
Использование: | Для автомобиля робота умного электронного | Коммутирование: | Почищенный щеткой |
---|---|---|---|
Скорость (rpm): | 15-2000rpm | Тип: | Мотор шестерни Dc 545 с кодировщиком |
Эффективность: | IE 1 | Конструкция: | Постоянный магнит |
Материал: | Нержавеющая сталь | Напряжение тока: | 6V/12V/24V |
Высокий свет: | Мотор шестерни снижения скорости 2000RPM,Мотор шестерни снижения скорости Rosh,Мини мотор шестерни металла 2000RPM |

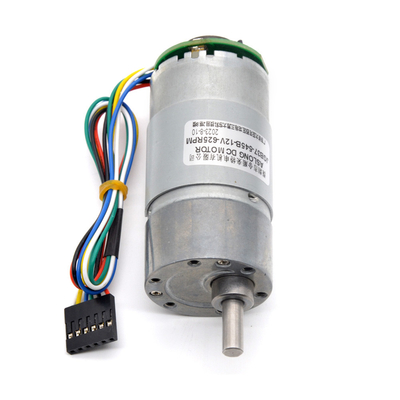

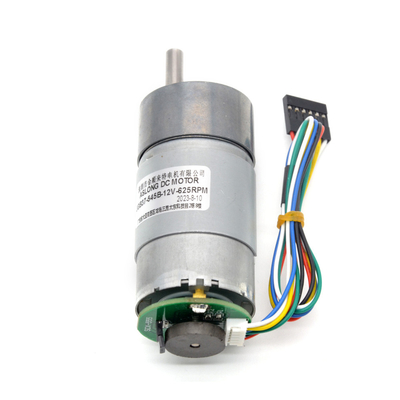

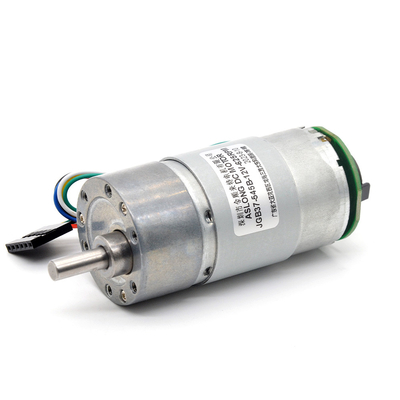

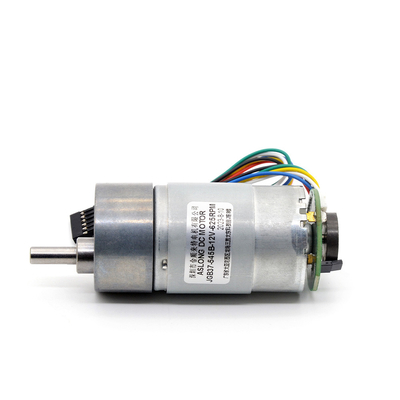

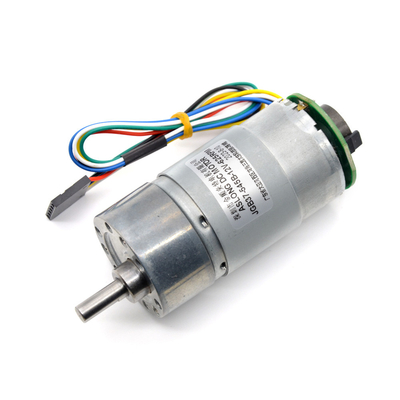

2000 DC вращающего момента 24V мотора шестерни снижения скорости металла RPM высоких с кодировщиком
мотор шестерни снижения скорости вращающего момента RPM 24V DC 15 до 2000 высокий с кодировщиком Holzer & коробкой передач металла
Спецификация мотора шестерни снижения скорости
①Имя мотора: DC зацепил мотор с кодировщиком
②Напряжение тока вы можете выбрать для этого мотора DC 6V; DC 12V и DC 24V
③После того как вы выбираете напряжение тока мотора, вы можете выбрать одну из следующих скоростей для того чтобы купить. Следующие скорости сослаться на скорость вращения на холостом ходе мотора, не скорость оборотов под нагрузкой;
Например, 4RPM значит что мотор вращает 4 раза в минуту без нагрузки.
DC 6V; Вы можете выбрать скорость нулевой нагрузки имеете:
4rpm/6rpm/11rpm/19rpm/24rpm/35rpm/55rpm/104rpm/166rpm/312rpm/500rpm.
DC 12V; Вы можете выбрать скорость нулевой нагрузки имеете:
8rpm/12rpm/23rpm/37rpm/47rpm/70rpm/110rpm/208rpm/332rpm/625rpm/1000rpm.
DC 24V; Вы можете выбрать скорость нулевой нагрузки имеете:
15rpm/24rpm/46rpm/75rpm/95rpm/140rpm/223rpm/415rpm/660rpm/1250rpm/2000rpm.
Выберите одну из скоростей, будет соответствуя вращающий момент расклассифицированный нагрузкой, поэтому когда вы выбираете скорость вращения на холостом ходе мотора, мы рекомендуем что вы ссылаетесь на нагрузку расклассифицировали вращающий момент мотора согласно нагрузке проекта вместо вращающего момента стойла мотора.
Скорость мотора другая, и вращающий момент мотора также другой. Например, параметр мотора вы выбираете 12v 8rpm, вращающий момент мотора 35KG.CM, если параметр мотора вы выбираете 12v 1000rpm, и вращающий момент мотора 0.5KG.CM. Так низкий скорость вы выберите, большой мотора вращающий момент мотора. Наоборот, высокий скорость вы выберите, небольшой вращающий момент мотора.
Некоторые людей будут иметь сомнение. Если максимальная скорость этого мотора куплена, как 1000rpm, то если мы уменьшаем скорость мотора от 1000rpm к 8rpm, то когда мотор бежит на 8rpm, смогите вращающий момент мотора достигаемость 35KG?
Это невозможно. Когда скорость мотора будет отрегулирована, вращающий момент мотора также уменьшит как уменшения скорости. Например, скорость мотора вы купили 1000rpm, и вращающий момент мотора 0.5KG.CM. Когда вы уменьшите скорость мотора, вращающий момент мотора будет ниже чем 0.5KG. Если скорость мотора значительно уменьшена, то вращающий момент мотора также значительно будет уменьшен.
Если вы покупаете самое низкоскоростное этого мотора, как 8rpm, вращающий момент мотора 35KG, то если вы уменьшаете скорость мотора от 8rpm к 1rpm, то вращающий момент мотора также будет ниже чем 35KG.
Так вам нужно рассматривать ли окончательный вращающий момент мотора может достигнуть нагрузку вашего проекта после того как мотор замедлять. Если не, вам нужно рассматривать выбрать другие меньшие быстродействия или другие моторы.
Вы можете связаться мы о принципе изменения вращающего момента со скоростью, мы можете помочь вам избежать купить ошибки, спасибо!
④Высказывающ предположение о том, что параметры мотора вы для покупки 12v 8rpm, ряд изменяемой скорости мотора 0rpm к 8rpm, т.е., скорость вы выбираете купить регулируемая максимальная скорость ряда.
⑤Направление вращения мотора: CW или CCW, обращенная поддержка;
Контролируйте по часовой стрелке или соединено вращение против часовой стрелки мотора путем изменение пути положительные и отрицательные электроды.
⑥Форма вала мотора: диаметр вала мотора 6mm, пожалуйста ссылается на диаграмму размера ниже для всех размеров мотора.
⑦Материал шестерни: Шестерни металла делают мотор на последнем месте более длинным
⑧Мотор имеет стандартный шум при работе. Если ваш проект имеет требования для работая шума мотора, то пожалуйста советуйте с нами перед покупать. Мы передадим вам некоторые предложения. Спасибо.
Когда мотор будет обращен, работая звук мотора будет больше чем переднее вращение, которое нормально.
⑨Этот мотор соответствующий для разнообразие умных приборов, но вам нужно осторожно проверить ли размер, напряжение тока, скорость и вращающий момент мотора соответствующие для вашего прибора перед покупать.
Следующее введение кодировщика
①Выходной сигнал: участок AB прямоугольной волны (дефолта)
②Температурная амплитуда рабочей температуры: -40 градус цельсий к 120 градус цельсий
③Этот кодировщик кодировщик двухтрактного и 3-канала дифференциальный магнитный. Соответствующее для пользы в жестких окружающих средах. Каждый магнитный кодировщик содержит магнитную решетку и магнитную чувствительность для того чтобы обнаружить мотор. Выход имеет 2 канала с фазовым углом квадрирования прямоугольной волны 90 градусов; Мотор вращает раз, и сигналы a и b выводят наружу 16 ИМПов ульс по каждому.
④Спецификации кодировщика: Провода кодировщика 17 AB напряжение тока 3.3V или 5V сигнала двухфазового основное
⑤Связывать проволокой спецификацию: Соединитель XH2.5-6PIN терминальный
Введение соединения кодировщика
(1) красная линия: положительный поляк мотора; соединитесь с положительным поляком электропитания DC
(2) черная линия: отрицательный поляк мотора; соедините отрицательный поляка электропитания DC
(3) зеленая линия: GND датчика Hall
(4) голубая линия: Электропитание датчика (датчик Vcc Hall)
(5) желтая линия: Просигнализируйте пункт выхода (датчик Hall Vout)
(6) белая линия: Пункт выхода b сигнала (датчик b Vout Hall)
Схема данных:
Модель: JGB37-545B | Нулевая нагрузка | На нагрузке | Стойл | Коробка передач Длина |
|||||
Коэффициент уменьшения | Расклассифицированный вольт | ||||||||
Скорость | Настоящий | Вращающий момент | Скорость | Настоящий | Вращающий момент | Настоящий | |||
V | RPM | мамы | Kg.cm | RPM | KG.CM | mm | |||
6,3 | 6 | 500 | 100 | 0,2 | 400 | 0,45 | 1,5 | 1,8 | 19 |
10 | 6 | 312 | 100 | 04 | 260 | 045 | 25 | 18 | 19 |
19 | 6 | 166 | 100 | 0,8 | 140 | 0,45 | 4,7 | 1,8 | 22 |
30 | 6 | 104 | 100 | 1,2 | 88 | 0,45 | 7,5 | 18 | 22 |
56 | 6 | 55 | 100 | 22 | 47 | 0,45 | 14 | 18 | 24 |
90 | 6 | 35 | 100 | 32 | 29 | 0,45 | 22 | 1,8 | 24 |
131 | 6 | 24 | 100 | 52 | 20 | 045 | 32 | 1,8 | 265 |
168 | 6 | 19 | 100 | 67 | 15 | 045 | 35 | Запрет запер | 265 |
270 | 6 | 11 | 100 | 10 | g | 0,45 | 35 | 265 | |
506 | 6 | 6 | 100 | 20 | 5 | 0,45 | 35 | 29 | |
810 | 6 | 4 | 100 | 32 | 3 | 0,45 | 35 | 29 | |
63 | 12 | 1000 | 200 | 0,5 | 800 | 1 | 3 | 5 | 19 |
10 | 12 | 625 | 200 | 08 | 530 | 1 | 5 | 5 | 19 |
19 | 12 | 332 | 200 | 1,4 | 280 | 1 | 94 | 5 | 22 |
30 | 12 | 208 | 200 | 1,5 | 176 | 1 | 15 | 5 | 22 |
56 | 12 | 110 | 200 | 45 | 95 | 1 | 28 | 5 | 24 |
90 | 12 | 70 | 200 | 72 | 58 | 1 | 35 | Запрет запер | 24 |
131 | 12 | 47 | 200 | 105 | 40 | 1 | 35 | 265 | |
168 | 12 | 37 | 200 | 135 | 30 | 1 | 35 | 265 | |
270 | 12 | 23 | 200 | 216 | 19 | 1 | 35 | 265 | |
506 | 12 | 12 | 200 | 35 | 10 | 1 | 35 | 29 | |
810 | 12 | 8 | 200 | 35 | 65 | 1 | 35 | 29 | |
63 | 24 | 2000 | 400 | 01 | 1660 | 1,9 | 6 | 11 | 19 |
10 | 24 | 1250 | 400 | 1,6 | 1050 | 1,9 | 10 | 11 | 19 |
19 | 24 | 660 | 400 | 03 | 558 | 1,9 | 19 | H | 22 |
30 | 24 | 415 | 400 | 3,9 | 350 | 1,9 | 30 | 11 | 22 |
56 | 24 | 223 | 400 | 09 | 187 | 1,9 | 35 | Запрет запер | 24 |
90 | 24 | 140 | 400 | 14 | 115 | 1,9 | 35 | 24 | |
131 | 24 | 95 | 400 | 20 | 80 | 1,9 | 35 | 265 | |
168 | 24 | 75 | 400 | 26 | 62 | 1,9 | 35 | 265 | |
270 | 24 | 46 | 400 | 35 | 38 | 1,9 | 35 | 265 | |
506 | 24 | 24 | 400 | 35 | 20 | 1,9 | 35 | 29 | |
810 | 24 | 15 | 400 | 35 | 13 | 1,9 | 35 | 29 |
