Подробная информация о продукте:
|
| Наименование продукта: | JGB37-3530 | Применение: | Продукты автоматизации |
|---|---|---|---|
| Тип двигателя: | Двигатель уменьшения щетки постоянного тока | Ключевые слова: | мотор Dc 12V 24V |
| Номинальное напряжение: | 6 ~ 24 В | Сила: | 1.66 ~ 3W |
| Типичные применения: | Робот | Размер: | 37 мм |
| особенность: | Центральный выходный вал |

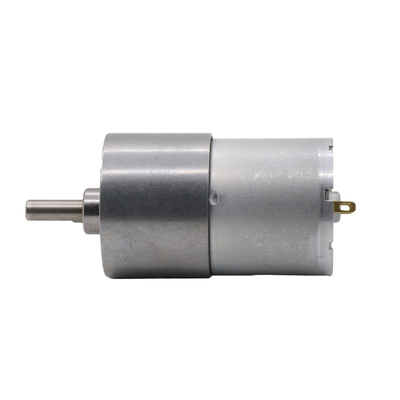

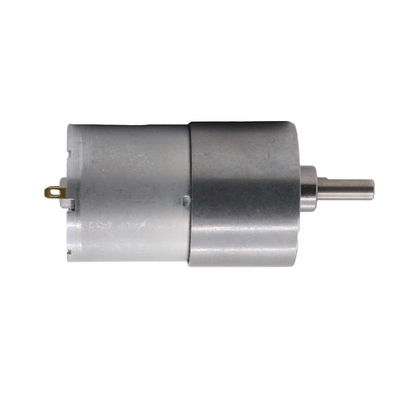

JGB37-3530 37мм Микро Диссексные редукторы 12В
JGB37-3530 37 мм Диаметр 12 В постоянный двигатель 24 В мотор передач
| JGB37-520 Мотор микро-DC передач Описание: |
Теперь, вы можете получить наш этот 37-мм двигатель с магнитным кодером.JGB37-520B), и другие связанные37 ммдвигатели коробки передач следующим образом:
|
|
|
|
| JGB37-520B | JGB37-3530 | JGB37-3157 | JGB37-3625 |
|
|
|
|
| JGB37-3650 | JGB37-545 | JGB37-550 | ZGA37-3530 |
Общие характеристики:
* Напряжение: 12 В
* Скорость без нагрузки: 16-381RPM
* Ток без нагрузки: 30 mA
* Стойкий крутящий момент:00,3g-3,3kg.cm
* Застойный ток:0.7А
Напряжение / вращения / вал может быть настроен, добро пожаловать на консультацию.
Введение двигателя:
1. Название двигателя: JGB37-3530 DC Gear Motor DC 12V 24V
2Номинальное напряжение - 12 В постоянного тока и 24 В постоянного тока
3. DC 12V; Вы можете выбрать скорость без нагрузки: 12rpm/20rpm/37rpm/59rpm/76rpm/111rpm/178rpm/333rpm/533rpm/1000rpm/1600rpm
Номинальный крутящий момент в диапазоне от 0,5 до 40 KG.CM; крутящий момент на стойке: от 2 до 54 KG рекомендуется, чтобы ваша проектная нагрузка не превышала номинальный крутящий момент; Выберите скорость без нагрузки в DC 12V,будет соответствующий номинальный крутящий момент и крутящий момент стойки, обратитесь к таблице параметров ниже.
4. DC 24V; Вы можете выбрать скорость без нагрузки:
7 оборотов / 12 оборотов / 22 оборотов / 35 оборотов / 45 оборотов / 66 оборотов / 107 оборотов / 200 оборотов / 319 оборотов / 600 оборотов / 960.
Номинальный крутящий момент в диапазоне от 0,5 до 40 KG.CM; крутящий момент на стойке: от 2 до 54 KG рекомендуется, чтобы нагрузка вашего проекта не превышала номинальный крутящий момент; Выберите скорость без нагрузки в DC 24V,будет соответствующий номинальный крутящий момент и крутящий момент стойки, обратитесь к таблице параметров ниже.
5. направление вращения двигателя: CW или CCW, поддержка обратная;
Управлять вращением двигателя в сторону часовой стрелки или против часовой стрелки, изменяя способ подключения положительных и отрицательных электродов
6Форма вала двигателя: типа D, пожалуйста, см. таблицу размеров ниже для всех размеров двигателя.
7Материал передач: Металлические передачи придают двигателю более длительный срок службы
8. Скорость двигателя может регулироваться с помощью регулятора скорости. Этот двигатель и регулятор скорости продаются в комбинации. Вы можете ознакомиться с инструкцией по продаже комбинации ниже.
9. . Мотор имеет стандартный шум при работе.Если у вашего проекта есть требования к рабочему шуму мотора, пожалуйста, проконсультируйтесь с нами перед покупкой. Мы дадим вам некоторые предложения.Спасибо.
При обратном движении рабочий звук двигателя будет больше, чем при вращении вперед, что является нормальным.
10Подключение двигателя к постоянному напряжению безопасно; эксперимент доказывает, что напряжение двигателя ниже 36 В без какой-либо опасности.
11Этот двигатель подходит для различных микроавтоматических устройств.До тех пор, пока вы подтвердите, что напряжение двигателя и крутящий момент вашего выбора подходят для напряжения и нагрузки вашего проекта до покупки, нет никаких ограничений для применения этого двигателя.
Например, робот; самодельное дело; электрические шторы; моторы для рекламных щитов; бытовые приборы и т.д.
Ниже приведена таблица параметров двигателя
Ваша проектная нагрузка не должна превышать номинальный крутящий момент двигателя, в противном случае срок службы двигателя будет сокращен
Параметры в таблице ниже являются параметрами для подключения двигателя номинального напряжения 12v/24v
Если двигатель подключен к входному напряжению без номинального напряжения, все параметры двигателя изменятся.
Рисунок:
Лист данных:
| JGB37-3530 Номинальная напряженность DC12V | |||||||||||
| Соотношение уменьшения | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| Нет нагрузки Текущее (ma) | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 | < 120 |
| Без нагрузки | 1600 | 1000 | S31 | 333 | 178 | 111 | 76 | S9 | 37 | 20 | 12 |
| Нагрузочный крутящий момент (Kg,cm) | 0.3 | 0.38 | 0.7 | 1.14 | 2.1 | 3.4 | 5 | 6.3 | 10 | 19 | 30 |
| Обмен оборотов загрузки | 1120 | 800 | 424 | 266 | 412 | 88 | 60 | 47 | 29 | 16 | 9 |
| Ток нагрузки (rrA) | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 | < 400 |
| Максимальный крутящий момент (kg.cm) | 1 | 1.S2 | 2.8 | 4.5 | 8.4 | 13 | 20 | 25 | Максимальная масса - 40 кг | ||
| Длина коробки передач (rrm) | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |
| JGB37-3530 Номинальная напряженность DC24V | |||||||||||
| Соотношение уменьшения | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| Нет нагрузки Текущее (ma) | | < 50 |
< 50 |
< 50 |
< 50 |
< 50 |
< 50 |
< 50 |
< 50 |
< 50 |
| |
| Без нагрузки | 960 | 600 | 319 | 200 | 107 | 66 | 45 | 35 | 22 | 12 | 7 |
| Нагрузочный крутящий момент (Kg,cm) | 0.2 | 0.29 | 0.54 | 1.1 | 1.6 | 2.61 | 3.7 | 4.8 | 7.8 | 14 | 23 |
| Обмен оборотов загрузки | 672 | 480 | 255 | 160 | 85 | 52 | 36 | 28 | 18 | 10 | 5.6 |
| Ток нагрузки (ma) | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 | < 100 |
| Максимальный крутящий момент (kg.cm) | 1 | 1.16 | 2.1 | 4.4 | 6.4 | 10 | 14.8 | 19 | Максимальная масса 31 кг | ||
| Длина коробки передач (rrm) | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |

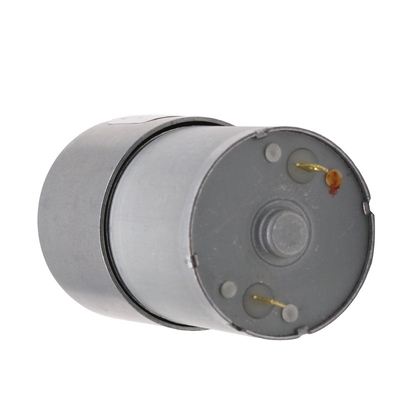

Подробности этого двигателя:
1Металлические редукторы, редукторы устойчивы к ржавчине и трудно коррозировать, способствуя плавным и твердым вращением двигателя
2Положительные и отрицательные щупальца проводки постоянного тока
3Двигатель изготовлен из металла и имеет отличную теплопроводность, что делает крутящий момент двигателя сильным.
Спецификация двигателя 37 мм 3530 д.с.:JGB37-3530.pdf
