Подробная информация о продукте:
|
Использование: | Для DIY | Коммутирование: | Почищенный щеткой |
---|---|---|---|
Скорость (rpm): | 6-1600rpm | Тип: | Мотор шестерни DC с кодировщиком |
Эффективность: | IE 1 | Конструкция: | Постоянный магнит |
Материал: | Нержавеющая сталь | Напряжение тока: | 12V/24V |
Высокий свет: | мотор шестерни вращающего момента 37mm высокий,Мотор шестерни вращающего момента эксцентрикового вала высокий,Моторы шестерни DC Rosh небольшие |

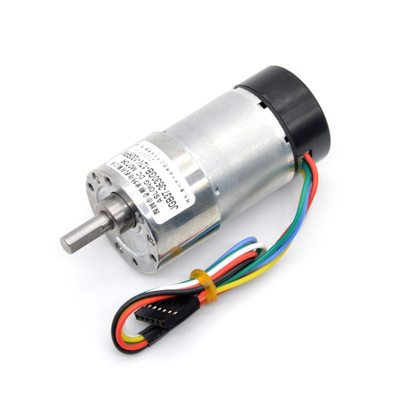

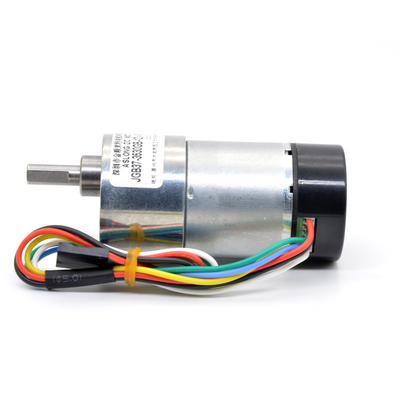

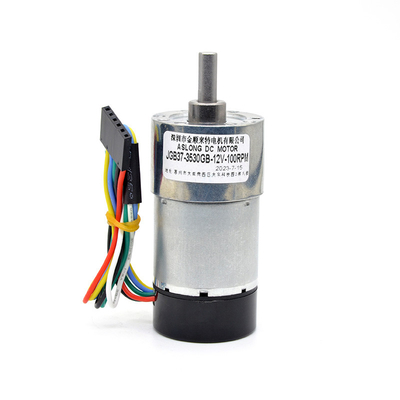

мотор шестерни Dc вращающего момента 37mm 12v 24v 1600 Rpm высокий с кодировщиком
диаметр 37mm весь мотор шестерни DC коробки передач 12v 24v металла с кодировщиком 7RPM к эксцентриковому валу вращающего момента motop Gearmotor 1600 rpm высокому
Введение мотора
1. Имя мотора: Мотор 12V 24V шестерни DC с крышкой кодировщика &protective
2. Расклассифицированное напряжение тока имеет DC 12V и DC 24V
3. DC 12V; Вы можете выбрать скорость нулевой нагрузки имеете:
6rpm/10rpm/18.5rpm/30rpm/38rpm/56rpm/89rpm/167rpm/267rpm/500rpm/800rpm
Расклассифицированный вращающий момент между 0,32 до 41 KG.CM; вращающий момент стойла: между 1.16-50KG.CM, порекомендованы, что ваша нагрузка проекта превышает расклассифицированный вращающий момент; Выберите скорость нулевой нагрузки в DC 12V, будет соответствуя расклассифицированный вращающий момент и вращающий момент стойла, пожалуйста ссылается на таблицу параметра ниже.
4. DC 24V; Вы можете выбрать скорость нулевой нагрузки имеете:
12rpm/20rpm/37rpm/60rpm/76rpm/111rpm/178rpm/333rpm/533rpm/1000rpm/1600rpm
Расклассифицированный вращающий момент между 0,4 до 50 KG.CM; вращающий момент стойла: между 1.7-60KG.CM, порекомендованы, что ваша нагрузка проекта превышает расклассифицированный вращающий момент; Выберите скорость нулевой нагрузки в DC 24V, будет соответствуя расклассифицированный вращающий момент и вращающий момент стойла, пожалуйста ссылается на таблицу параметра ниже.
5. Направление вращения мотора: CW или CCW, обращенная поддержка;
Контролируйте по часовой стрелке или соединено вращение против часовой стрелки мотора путем изменение пути положительные и отрицательные электроды

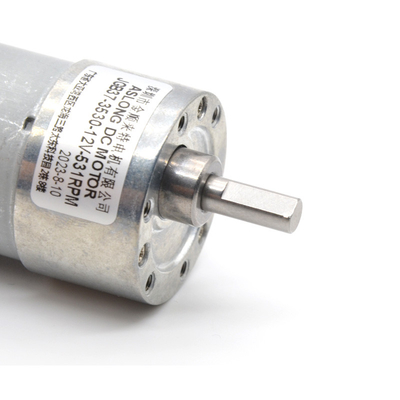

6. Форма вала мотора: Тип d, пожалуйста ссылается на диаграмму размера ниже для всех размеров мотора.
7. Материал шестерни: Шестерни металла делают мотор на последнем месте более длинным
8. Скорость мотора можно отрегулировать используя регулятор скорости.
9. Мотор имеет стандартный шум при работе. Если ваш проект имеет требования для работая шума мотора, то пожалуйста советуйте с нами перед покупать. Мы передадим вам некоторые предложения. Спасибо.
Когда мотор будет обращен, работая звук мотора будет больше чем переднее вращение, которое нормально.
10. Этот мотор соответствующий для разнообразие оборудования микро-автоматизации. Покуда вы подтверждаете что напряжение тока мотора и вращающий момент вашего выбора соответствующие для напряжения тока и нагрузки вашего проекта перед приобретением, никакой предел к объему пользы этого мотора.
Например, автомобиль игрушки; Электрические занавесы; Моторы афиши; Бытовые приборы etc.

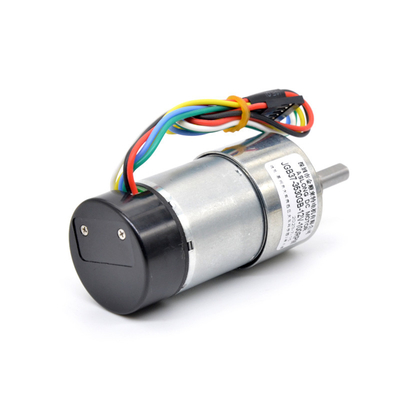

Введение кодировщика
1. Главные черты: Этот кодировщик witn мотора; мотор имеет функцию скорости измеряя;
2. Кодировщик имеет высокую эффективность и кодировщик двухтрактного и 3-канала дифференциальный магнитный. Он может приспособиться к жестким окружающим средам. Каждый магнитный кодировщик содержит магнитную решетку и магнитную чувствительность для того чтобы обнаружить мотор. Фазовый угол квадрирования 2 каналов выхода прямоугольная волна 90 градус цельсий, мотор имеет 2 сигнальной линии, мотор поворачивает один поворот, каждое вывел наружу 16 прямоугольных волн
Последователи схематическая диаграмма соединения кодировщика; выход цепи; выход прямоугольной волны
Связывать проволокой метод
Красная линия: Поляк электропитания DC положительный соединенный с мотором
Черный провод: Поляк электропитания DC отрицательный соединенный с мотором
Зеленая линия: Земля датчика
Голубая линия: Электропитание датчика
Желтый провод: Просигнализируйте пункт выхода
Белая линия: Пункт выхода b сигнала
Структуры:
1. Используйте все шестерни металла
2. Чистая медная катушка с супер высокой проводимостью и высокотемпературным сопротивлением
3. Мотор имеет кодировщик, вас может измерить число революций
4. Используя высококачественные шестерни, шестерни жара - обработанная и более износоустойчивая, делающ мотор на последнем месте длинный.
5. Мотор этой связи не имеет защитный чехол. Если вам нужен мотор с защитным чехлом, то пожалуйста свяжитесь мы перед покупать.
Таблица параметра мотора:
Ваша нагрузка проекта не должна превысить расклассифицированный вращающий момент мотора, в противном случае жизнь мотора будет уменьшена
Параметры в таблице ниже параметры для напряжения тока расклассифицированного соединением 12v/24v мотора
Если мотор соединен с не-расклассифицированным входным сигналом напряжения тока, то все параметры мотора изменят.
Вольт DC12V тарифа JGB37-3530 | |||||||||||
Коэффициент уменьшения | 6,25 | 10 | 18,8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
Течение нулевой нагрузки (мамы) | <120> | <120> | <120> | <120> | <120> | <120> | <120> | <120> | <120> | <120> | <120> |
Нулевая нагрузка RPM | 1600 | 1000 | S31 | 333 | 178 | 111 | 76 | S9 | 37 | 20 | 12 |
Вращающий момент нагрузки (Kg, см) | 0,3 | 0,38 | 0,7 | 1,14 | 2,1 | 3,4 | 5 | 6,3 | 10 | 19 | 30 |
Нагрузка RPM | 1120 | 800 | 424 | 266 | 412 | 88 | 60 | 47 | 29 | 16 | 9 |
Нагрузите настоящее (мамы) | <400> | <400> | <400> | <400> | <400> | <400> | <400> | <400> | <400> | <400> | <400> |
Максимальный вращающий момент (Kg.cm) | 1 | 1.S2 | 2,8 | 4,5 | 8,4 | 13 | 20 | 25 | Макс 40KG | ||
Длина коробки передач (rrm) | 19 | 19 | 22 | 22 | 24 | 24 | 26,5 | 26,5 | 26,5 | 29 | 29 |
Вольт DC24V тарифа JGB37-3530 | |||||||||||
Коэффициент уменьшения | 6,25 | 10 | 18,8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
Течение нулевой нагрузки (мамы) | <50> | <50> | <50> | <50> | <50> | <50> | <50> | <50> | <50> | ||
Нулевая нагрузка RPM | 960 | 600 | 319 | 200 | 107 | 66 | 45 | 35 | 22 | 12 | 7 |
Вращающий момент нагрузки (Kg, см) | 0,2 | 0,29 | 0,54 | 1,1 | 1,6 | 2,61 | 3,7 | 4,8 | 7,8 | 14 | 23 |
Нагрузка RPM | 672 | 480 | 255 | 160 | 85 | 52 | 36 | 28 | 18 | 10 | 5,6 |
Нагрузите настоящее (мамы) | <100> | <100> | <100> | <100> | <100> | <100> | <100> | <100> | <100> | <100> | <100> |
Максимальный вращающий момент (Kg.cm) | 1 | 1,16 | 2,1 | 4,4 | 6,4 | 10 | 14,8 | 19 | Макс 31KG | ||
Длина коробки передач (mm) | 19 | 19 | 22 | 22 | 24 | 24 | 26,5 | 26,5 | 26,5 | 29 | 29 |
Вы можете купить мотор JGB37-3530 с кодировщиком | |
Если вы как раз хотите иметь отдельное мотор, то вы можете выбрать мотор JGB37-3530 только. | |
Мы также предлагаем мотор 3530C |
