Подробная информация о продукте:
|
| Использование: | Бытовая техника, электрический велосипед | Коммутирование: | Почищенный щеткой |
|---|---|---|---|
| Скорость (rpm): | 12-1360rpm | Тип: | Мотор шестерни с кодировщиком |
| Эффективность: | IE 1 | Конструкция: | Постоянный магнит |
| Материал: | Нержавеющая сталь | Напряжение тока: | 6V/12V/24V |
| Высокий свет: | Небольшие моторы шестерни DC 60RPM,моторы шестерни DC кодировщика 25mm небольшие,Мотор dc кодировщика 60RPM |
||
моторов шестерни DC кодировщика 25mm магнит вращающего момента 6v 60RPM небольших высокий постоянный

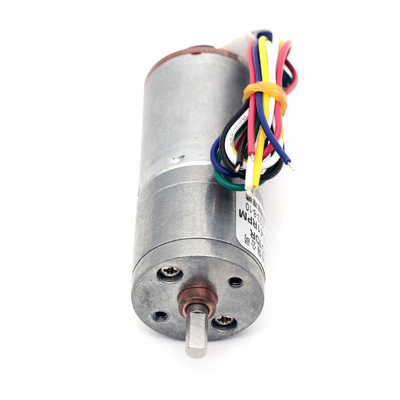

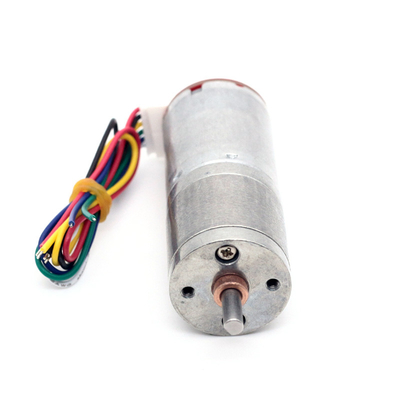

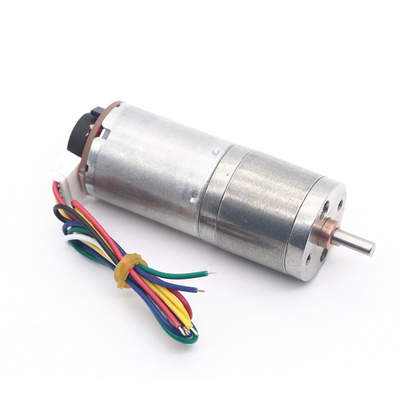

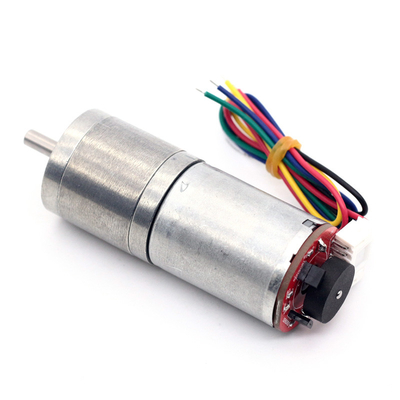

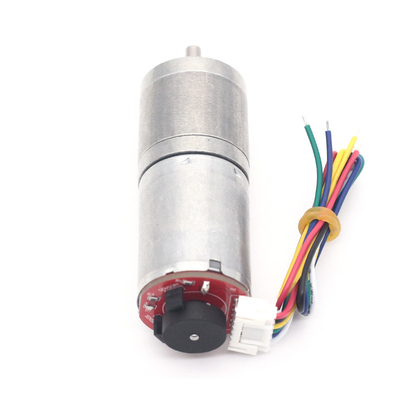

мотор шестерни Dc 25mm с электрическим двигателем кодировщика 6v 12v 24v высоким
Напряжение тока: DC6V 12V 24V
Скорость вращения на холостом ходе: 12RPM, 16RPM, 35RPM, 60RPM, 77RPM, 130RPM, 170RPM, 280RPM, 620RPM, 1360RPM
Ошибка: ±5%
Диаметр мотора: 24.5mm
Длина тела мотора: 40mm (ref)
Диаметр вала выхода: 4mm (D типа)
Длина вала выхода: около 9.5mm
Диаметр коробки передач: 25mm
Размер Detal коробки передач, пожалуйста видит таблицу
Связывать проволокой метод:
Красный провод - положительное электропитание мотора (+) (позитв изменения и недостаток мотора вращение изменит)
Белый провод - отрицательное электропитание мотора (-) (позитв изменения и недостаток мотора вращение изменит))
Желтый провод - обратная связь сигнала (поворот мотора одно имеет 11 сигнал)
Зеленый провод - обратная связь сигнала (поворот мотора одно имеет 11 сигнал)
Голубой провод - позитв электропитания кодировщика (+) (3.3-5V), не может быть неправильн
Черный провод - недостаток электропитания кодировщика (-) (3.3-5V), не смогите быть неправильный
Схема данных:
| Нулевая нагрузка | Выход | Стойл | ||||||||
| Расклассифицированное напряжение тока | rpm | Настоящий (мамы) | rpm | Настоящий (мамы) | Вращающий момент (Kg.cm) | Выход (w) | Вращающий момент (Kg.cm) | Настоящий (мамы) | Коэффициент (1: 1) | Размер (l) |
| 6v | 1363 | 80 | 1090 | 380 | 0,1 | 2 | 0,8 | 900 | 4,4 | 18 |
| 6v | 646 | 80 | 516 | 380 | 0,23 | 2 | 1,5 | 900 | 9,6 | 17,5 |
| 6v | 281 | 80 | 238 | 380 | 0,5 | 2 | 4 | 900 | 21 | 19 |
| 6v | 176 | 80 | 150 | 380 | 0,85 | 2 | 5 | 900 | 35 | 21 |
| 6v | 133 | 80 | 113 | 380 | 1,1 | 2 | 6 | 900 | 45 | 21 |
| 6v | 77 | 80 | 65 | 380 | 1,95 | 2 | 10 | 900 | 78 | 23 |
| 6v | 58 | 80 | 46 | 380 | 3 | 2 | 15 | 900 | 103 | 25 |
| 6v | 35 | 80 | 28 | 380 | 4 | 2 | 25 | 900 | 171 | 25 |
| 6v | 26 | 80 | 20 | 380 | 5 | 2 | 35 | 900 | 226 | 27 |
| 6v | 16 | 80 | 13 | 380 | 9 | 2 | Запрещенный | 900 | 377 | 27 |
| 6v | 12 | 80 | 10 | 380 | 10 | 2 | Запрещенный | 900 | 500 | 18 |
| 12v | 1931 | 50 | 1351 | 250 | 0,11 | 4 | 0,44 | 1200 | 4,4 | 17,5 |
| 12v | 915 | 50 | 640 | 250 | 0,24 | 4 | 1 | 1200 | 9,6 | 19 |
| 12v | 399 | 50 | 279 | 250 | 0,55 | 4 | 2,2 | 1200 | 21 | 21 |
| 12v | 250 | 50 | 175 | 240 | 0,95 | 4 | 38 | 1200 | 35 | 21 |
| 12v | 188 | 50 | 131 | 240 | 1,26 | 4 | 5 | 1200 | 45 | 23 |
| 12v | 108 | 50 | 75 | 240 | 2,1 | 4 | 8,4 | 1200 | 78 | 23 |
| 12v | 82 | 50 | 57 | 240 | 2,88 | 4 | 11 | 1200 | 103 | 25 |
| 12v | 50 | 50 | 40 | 240 | 4,78 | 4 | 18 | 1200 | 171 | 25 |
| 12v | 37 | 50 | 29 | 240 | 6,3 | 4 | 14 | 1200 | 226 | 27 |
| 12v | 22 | 50 | 17 | 240 | 10 | 4 | Запрещенный | 1200 | 377 | 27 |
| 12v | 17 | 50 | 13 | 240 | 14 | 4 | Запрещенный | 1200 | 500 | 18 |
| 24v | 863 | 10 | 604 | 70 | 0,083 | 1 | 0,4 | 220 | 4,4 | 17,5 |
| 24v | 409 | 10 | 280 | 70 | 0,17 | 1 | 0,88 | 220 | 9,6 | 19 |
| 24v | 178 | 10 | 125 | 70 | 0,4 | 1 | 2 | 220 | 21 | 21 |
| 24v | 111 | 10 | 80 | 70 | 0,64 | 1 | 3,2 | 220 | 35 | 21 |
| 24v | 84 | 10 | 60 | 70 | 0,85 | 1 | 4,2 | 220 | 45 | 23 |
| 24v | 48 | 10 | 35 | 70 | 1,4 | 1 | 7,4 | 220 | 78 | 23 |
| 24v | 36 | 10 | 25 | 70 | 1,9 | 1 | 9,5 | 220 | 103 | 23 |
| 24v | 22 | 10 | 15 | 70 | 3,2 | 1 | 16 | 220 | 171 | 25 |
| 24v | 17 | 10 | 12 | 70 | 4,2 | 1 | 21 | 220 | 226 | 25 |
| 24v | 10 | 10 | 7 | 70 | 7 | 1 | 35 | 220 | 377 | 27 |
| 24v | 7,5 | 10 | 5 | 70 | 9,5 | 1 | 47 | 220 | 500 | 27 |
